GB-FC4020 5 AXES
GREEN BUILDING MACHINERY
1. Têtes de coupe doubles de type divisé et système à cinq axes
Mode de fonctionnement indépendant : les têtes de coupe gauche et droite peuvent fonctionner de manière totalement indépendante, permettant la coupe simultanée de deux pièces identiques ou différentes, augmentant ainsi considérablement l'efficacité de la production.
Mode de fonctionnement collaboratif : les deux têtes de coupe peuvent également travailler à l'unisson pour terminer une seule grande pièce, garantissant ainsi la cohérence du traitement.
Axe rotatif central (Axe A/C ou B/C) : La machine est équipée d'un axe rotatif haute performance en son centre. Combiné avec l'inclinaison et le mouvement des têtes de coupe, cela crée un véritable système à cinq axes. Cela permet à l'outil d'approcher la pièce sous n'importe quel angle, facilitant ainsi la création de reliefs 3D complexes, de lettres dimensionnelles, de sculptures artistiques et de surfaces courbes complexes.
2. Largeur de coupe réglable en continu
Les têtes de coupe gauche et droite peuvent être entraînées via le système CNC pour se déplacer de manière flexible le long de la base, ajustant rapidement la distance entre elles.
Cette conception permet à la machine de s’adapter facilement à des matières premières en mousse de différentes tailles. Il peut couper des pièces de différentes largeurs sans changer de composants, offrant une adaptabilité de traitement et une utilisation des matériaux exceptionnelles.
3. Système de tension du fil de coupe entraîné par cylindre
Les têtes de coupe sont intégrées à des vérins pneumatiques haute performance pour tendre le fil de coupe (généralement un fil chaud).
Avantages clés :
Serrage rapide : une seule opération garantit une configuration rapide et haute tension du fil.
Contrôle de tension constante : pendant la coupe, le cylindre fournit une tension constante, compensant la dilatation thermique et la contraction du fil. Cela garantit des coupes droites et une précision constante tout au long du processus, évitant ainsi les ondulations ou les erreurs dimensionnelles.
Durée de vie prolongée du fil : une tension stable aide à réduire le risque de rupture de fil.
4. Support de fil rotatif à 90 ° (coupe multidirectionnelle)
Le porte-fil de la machine est doté d'un mécanisme de rotation unique, permettant un positionnement flexible à 90°.
Configuration du fil vertical (mode par défaut) : Dans cet état, le fil de coupe est positionné verticalement, comme une scie à ruban verticale. Ceci est idéal pour une découpe efficace de panneaux, un tranchage ou une découpe de contours 2D.
Configuration du fil horizontal (après une rotation de 90°) : La rotation du support à 90 degrés positionne le fil horizontalement. Ce mode est essentiel pour la découpe de mise en forme 3D. Combiné avec l'axe rotatif, il permet au fil d'effectuer une coupe « parallèle aux contours » autour de la pièce, créant ainsi des surfaces 3D lisses et continues.
Résumé de l'application principale

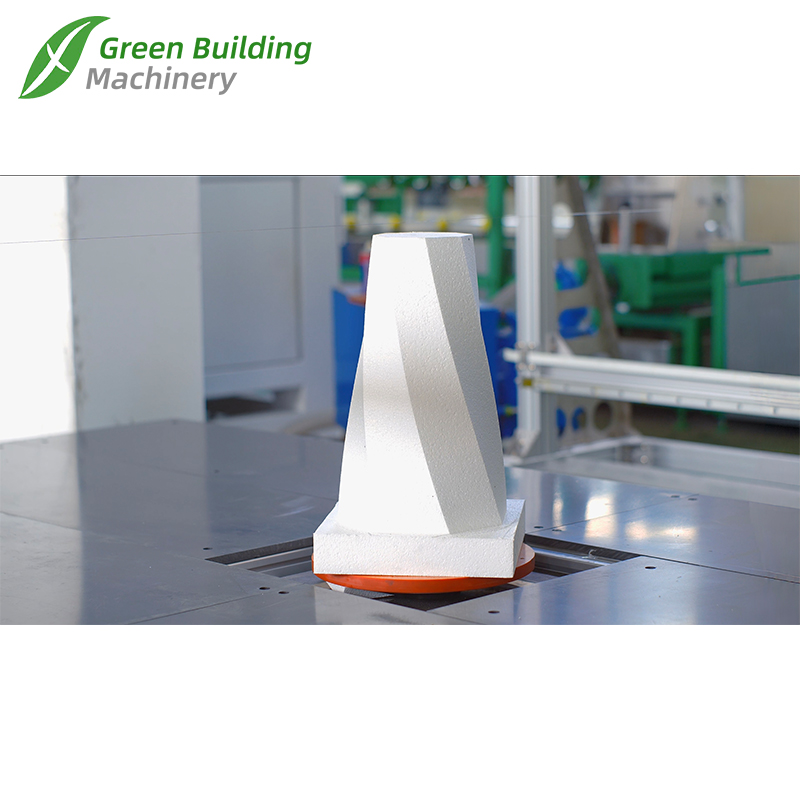

Mise en forme 3D : utilisation d'une configuration de fil à cinq axes et horizontale pour produire des décors architecturaux, des modèles réduits, des accessoires de cinéma, des reproductions d'art et des moules en mousse.
Découpe efficace de panneaux : utilisation d'une configuration de fil vertical pour couper rapidement de gros blocs de mousse dans les formes, épaisseurs ou profils 2D requis, couramment utilisés pour les moules d'emballage et le traitement des matériaux isolants.
Production en grand volume : tirer parti des têtes de coupe divisées pour traiter plusieurs pièces simultanément, idéal pour les commandes importantes avec des spécifications uniformes.
Manipulation de pièces surdimensionnées : utilisation d'une largeur réglable et d'une coupe collaborative pour gérer des pièces en mousse extra-larges.
En résumé, grâce à sa conception modulaire et intelligente, cette machine atteint une combinaison parfaite de fonctionnalité et d'efficacité, ce qui en fait une solution idéale pour la production complexe et à grand volume dans l'industrie de transformation des mousses.
| NON. | Description | UNIT | GB-FC4020 5 AXES | |
| 1 | Max. Taille de coupe nette | MM | 1500~4000mm largeur ×2100 longueur×1300 | |
| 2 | Fil de coupe Matériau/Spécification | MM | Φ0,4 g20ni80 | |
| 3 | Fil chaud maximum | pectoral | 12 | |
| 4 | Torsion du moteur pas à pas | Nm | 4 unités-8,5N + 1 unité 1N rotative | |
| 5 | Logiciel | 4 axes + rotatif (cinq axes) | ||
| 6 | Capacité totale | Kw | 1 | |
| 7 | Plage de vitesse de coupe | m / min | 0,3 ~ 0,8 m / min | |
| 8 | Régulateur de tension | Pouvoir | Kva | 20 |
| Tension | V | 0 ~ 220 (réglable), monophasé | ||
| 9 | Taille globale | MM | 2700~5200x2500x2500 | |
| 10 | Poids brut | Kg | 700 | |
